一、羅茨水噴射真空機組的應用范圍及特點：
羅茨水噴射真空機組具有抽氣量大，真空度高的特點，也可以分開使用，即粗真空時用RPP型水噴射真空泵，高真空時，再串聯上羅茨真空泵，極限真空可達150Pa，水噴射泵的極限真空泵度受水溫的限制，只能達到一定的極限真空，串聯上羅茨真空泵后可達到更高的真空度，且抽氣量比一般的機械真空泵或汽水串聯噴射真空泵的都要大，羅茨水噴射真空機組適用于輕工、食品、醫藥、油脂、農藥等行業中。
二、羅茨水噴射真空機組的工作原理：
羅茨水噴射真空機組的工作原理是利用流體的能量傳遞二產生真空，羅茨真空機組的工作原理是利用一對轉子的等速旋轉，產生壓縮而產生真空的。

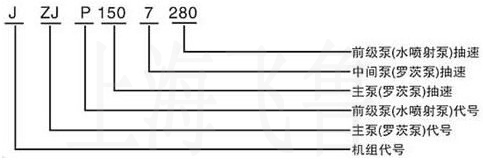

三、羅茨水噴射真空機組型號意義：
三、羅茨水噴射真空機組性能參數表：
| 性能參數型號 |
抽氣率L/S |
極限壓力≤Pa |
機組組成型號 |
總功率KW |
| 主泵 |
中間泵 |
前級泵 |
| JZJP-30.60 |
30 |
267 |
ZJY-30 |
|
RPP-40-60 |
3.3 |
| JZJP-70.180 |
70 |
267 |
ZJY-70 |
|
RPP-54-180 |
7 |
| JZJP-150.280 |
150 |
267 |
ZJY-150A |
|
RPP-65-280 |
10.5 |
| JZJP-150.360 |
150 |
267 |
ZJY-150A |
|
PRR-65-360 |
14 |
| JZJP-150.500 |
150 |
267 |
ZJY-150A |
|
RPP-80-500 |
18 |
| JZJP-70.30.60 |
70 |
25 |
ZJY-70 |
ZJY-30 |
RPP-40-60 |
4.8 |
| JZJP-150.70.180 |
150 |
25 |
ZJY-150A |
ZJY-70 |
RPP-54-180 |
10 |
| JZJP-150.150.280 |
150 |
25 |
ZJY-150A |
ZJY-150A(低速) |
RPP-65-280 |
13.5 |
| JZJP-300.150.300 |
300 |
25 |
ZJY-300 |
ZJY-150A |
RPP-65-360 |
18 |
| JZJP-300.150.500 |
300 |
25 |
ZJY-300 |
ZJY-150A |
RPP-80-500 |
22 |
四、羅茨水噴射真空機組的使用注意事項：
1、設備盡可能放在室內，如放在室外，應搭建遮陽防雨筒棚，避免日曬雨淋，縮短設備使用壽命。
2、機組應放在混凝土地坪上，真空泵機組吸入口與被抽容器的連接管路應盡可能的短些，管徑不能小于吸入口規格，否則影響抽氣量。
3、機組工作時，由于離心泵的運轉及被抽高溫介質的吸入原因，使工作水溫升高，而降低了工作真空度，應不斷注入冷水調換，或在水箱內加裝冷卻盤管。
特別注意：如果需要長時間停止使用，或在冬天為防止凍裂，則必須將羅茨泵冷卻水套內剩水放盡！
一、安裝場所：
1.羅茨真空泵機組應安裝在明亮、少塵的建筑物內。
2.羅茨真空泵的安裝環境溫度為5～40℃。
3.羅茨真空泵周?chē)毩舫浞值挠嗟兀阌谌粘z查、維護保養、拆卸裝配。
二、基礎工程
1.羅茨真空泵機組與前級泵安裝在同一機架上組成機組后再安裝在混凝土基礎上，真空泵機組大型泵必須單獨安裝，澆灌混凝土基礎。
2.根據羅茨泵的重量和地基的耐壓力確定混凝土基礎的受壓面積和深度。
3.為了在混凝土中埋進基礎螺栓，混凝土基礎澆灌時必須根據地基孔位置留出充分的空穴。
4.基礎表面做水平。
三、安裝
羅茨真空泵必須安裝在水平的基礎面上，如果基礎面不平整，將會影響到泵的正常工作。
1.按底腳孔位置做好木框，將基礎螺栓固定在木框上，放入預留孔中，再在預留孔中澆進混凝土，放置數日，待混凝土硬化后取掉木框。
2.將羅茨真空泵放到基礎上，用水平儀校正水平，真空泵機組不平部分用金屬墊片墊實，旋緊基礎螺栓，用水泥將底面縫隙補滿。
四、管道安裝
注意事項：在工作過程中如有焊渣及其它異物進入泵內會對羅茨泵和前級泵造成嚴重的損害或破壞，因此在安裝前務必對管道進行嚴格清理。在工作過程中嚴禁吸入帶有顆粒和粉塵的氣體，所以必須配置相應的過濾裝置。
1.進出氣管道內無任何焊渣、雜質等異物，有足夠的通氣能力。
2.羅茨真空泵出口至前級泵進口的連接管道中須安裝一段彈性管，以減小前級泵的振動對羅茨真空泵的影響。
3.為了縮短預抽時間，在一般的系統中，前級泵的進氣口除與羅茨真空泵排氣口連接以外，還需安裝旁通預抽管道及閥門。
4.為了防止前級泵停止時的返油或返水（前級泵采用水環真空泵時），水環羅茨真空泵機組在前級泵的進氣管道上應安裝放氣閥或逆止閥。
5.管道連接法蘭處需用O型橡膠密封圈密封，并涂上真空考克脂，整個真空系統必須密封不漏。
6.泵的冷卻水進出處應連接管道，并在進水管上裝上閥門，調節水量。
